| สถานที่กำเนิด: | Zibo ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | Laurel |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | ลอเรล-02-04 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | USD 10-30 /pcs |
| รายละเอียดการบรรจุ: | กล่องกระดาษหรือพาเลท |
| เวลาการส่งมอบ: | 10 ~ 15 วัน |
| เงื่อนไขการชำระเงิน: | T/T;L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 100 ตัน / เดือน |
| ชื่อสินค้า: | กระดาษใยเซรามิคทนไฟ | รูปทรง: | ม้วน |
|---|---|---|---|
| ลักษณะ:: | ฉนวนกันความร้อน | การใช้งาน: | วัสดุบุผิว เตาเผา และเตาเผา ฯลฯ |
| ระยะอุณหภูมิ: | 1260°C ถึง 1430°C | สี: | สีขาวบริสุทธิ์ |
| ความยาว: | 1/2/3/4/5/6 เมตร | ความหนาแน่น: | 200 กก./ม3 |
| ใบรับรอง: | ซีอี | วัสดุแท้: | ทรายควอทซ์,อลูมิเนียมออกไซด์ |
| คุณสมบัติ 1: | ประสิทธิภาพการป้องกันความร้อนที่ดี | คุณสมบัติ 2: | การนำความร้อนต่ำ |
| การใช้งาน: | ฉนวนทนไฟ | เนื้อหา Al2O3 (%): | 38-79% |
| ความกว้าง: | 610/1220มม | ||
| เน้น: | ฉนวนม้วนกระดาษใยเซรามิก,ม้วนกระดาษใยเซรามิกทนไฟ,วัสดุทนไฟเซรามิกไฟเบอร์ 6 มม |
||

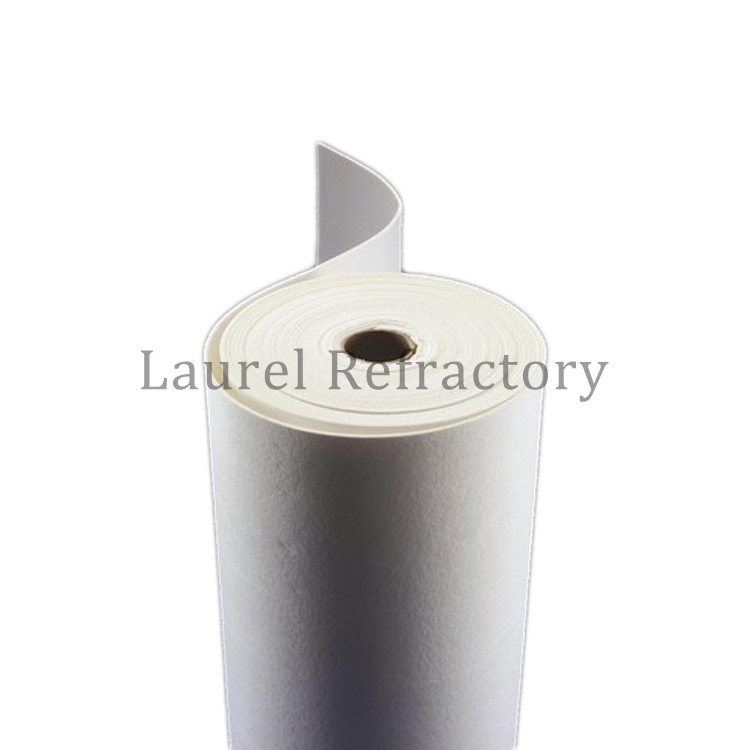

กระดาษใยเซรามิคลอเรลเป็นวัสดุทนไฟน้ำหนักเบาที่ประมวลผลจากเส้นใยอลูมินา-ซิลิกาที่มีความบริสุทธิ์สูงเป็นแผ่นที่มีความยืดหยุ่นสูงและสม่ำเสมอ
| ระดับ | มาตรฐาน | บริสุทธิ์สูง | อลูมิเนียมสูง |
เซอร์โคเนียม |
|
| แม็กซ์อุณหภูมิ (C) | 1050 | 1150 | 1260 | 1430 | |
| การหดตัวเมื่อทำความร้อน (%) | 800C×24h≤-3 | 1000C×24h≤-3 | 1280C × 24h≤-3 | 1400C×24h≤-3 | |
| เนื้อหาอินทรีย์ (%) | ≤5 | ≤5 | ≤5 | ≤5 | |
| ค่าการนำความร้อนโดยอุณหภูมิเฉลี่ย(W/mk) (250กก./ลบ.ม.) | 200℃ | 0.055~0.065
|
0.060~0.070 | ||
| 400℃ | 0.110~0.120 | 0.105~0.125 | |||
|
600 ℃
|
0.160~0.170 | 0.170~0.180 | |||
| องค์ประกอบทางเคมี (%) | AL2O3 | 43 | 47 | 55 | 38 |
| SiO2 | 53 | 51 | 44 | 44 | |
| Fe2O3 + Ti2O3 | ≤1.2 | ≤0.3 | ≤0.3 | ≤0.2 | |
| CaO + MgO | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.2 | |
| NaO + KO2 | ≤0.5 | ≤0.3 | ≤0.3 | ≤0.2 | |
| ความหนาแน่น (กก./ลบ.ม.) | 170~230 | ||||
1.ง่ายต่อการตัด ห่อ หรือขึ้นรูป
2.การนำความร้อนต่ำ
3.ทนต่อแรงกระแทกจากความร้อน
4.เก็บความร้อนต่ำ
1. ราคาที่แข่งขันได้ทำให้ผลิตภัณฑ์สามารถแข่งขันในตลาดของคุณได้
2. ประสบการณ์มากมายป้องกันการแตกร้าวและการบิดตัวของอิฐ
3. แม่พิมพ์ต่างๆประหยัดค่าแม่พิมพ์สำหรับคุณ
4. เฟอร์ริกออกไซด์ที่ต่ำกว่า, ความพรุน, การหักเหของแสงที่สูงขึ้น, ความหนาแน่น, CCS ที่สูงขึ้นและความทนทานที่แน่นอน
5. การควบคุมคุณภาพอย่างเข้มงวดตอบสนองความต้องการด้านคุณภาพของลูกค้า
6. การบรรจุที่ปลอดภัยเวลาจัดส่งที่รวดเร็วและบริการหลังการขายที่ยอดเยี่ยม
7. หุ้นขนาดใหญ่รับประกันการจัดส่งที่รวดเร็ว
8. การบรรจุแบบมืออาชีพหลีกเลี่ยงความเสียหายและรักษาความปลอดภัยสินค้าในการขนส่ง
แอปพลิเคชัน:
ปะเก็นไดคัทระหว่างการหล่อในประตูเตาอบโค้ก ท่อลมร้อนของเตาหลอม เตาหลอมอะลูมิเนียม ทูเยเรส และเตาเผาความร้อน
สำรองสำหรับอิฐและวัสดุทนไฟเสาหินในเตาหลอมเหล็ก, ท่อ, tundish, ทัพพี, รถเหล็กร้อน, รางน้ำ ฯลฯ
การห่อแม่พิมพ์เพื่อควบคุมความเย็น
เซน ฉันnsuห่อลาNSNS
โล่สำหรับการเชื่อมและการประสาน
โรตารี่ kiln ฉนวนสำรอง
ประดิษฐ์เป็น tap กรวยออกสำหรับอุตสาหกรรมอลูมิเนียม
แถบที่ด้านล่างของแม่พิมพ์แท่งสำหรับปิดผนึก
บรรจุภัณฑ์ร่วมขยาย
ซับในขดลวดเหนี่ยวนำ
ซับแม่พิมพ์
อินเตอร์ลีฟเก็บเสียง
ทัพพีและฉนวนหุ้มฉนวน
การเปลี่ยนกระดาษใยหิน
ซับในร้อน
ฉนวนกันความร้อนและไฟฟ้า
